USB 3.0 кабель
USB 3.0 кабельтакже называется кабелем USB 3.2 Gen 1 и используется для подключения компьютеров и различных внешних устройств, таких как принтер, камера, жесткий диск, сканер, USB-накопитель, MP3, MP4 и т. д. Теоретически поддерживается максимальная скорость передачи 5 Гбит/с, что составляет 1 { {8}} раз быстрее, чем USB 2.0 со скоростью 480 Мбит/с.
Состоит из кабеля USB3.0
Мы все знаем, что кабель USB2.0 состоит из 4-жильного медного провода и двух разъемов USB 2.0, но кабель USB 3.0 состоит из 9 жил. медный провод и два разъема USB 3.0. Сравните разницу проводов и разъемов, чтобы лучше понять, почему кабель USB 3.0 поддерживает более высокую скорость передачи данных, чем кабель USB 2.0.
Существует несколько типов разъемов USB3.0, включая разъем USB 3.0 типа A, разъем USB 3.0 типа B и разъем USB 3.0 Micro B. . Каждый тип разъема имеет свою уникальную конструкцию и варианты использования.

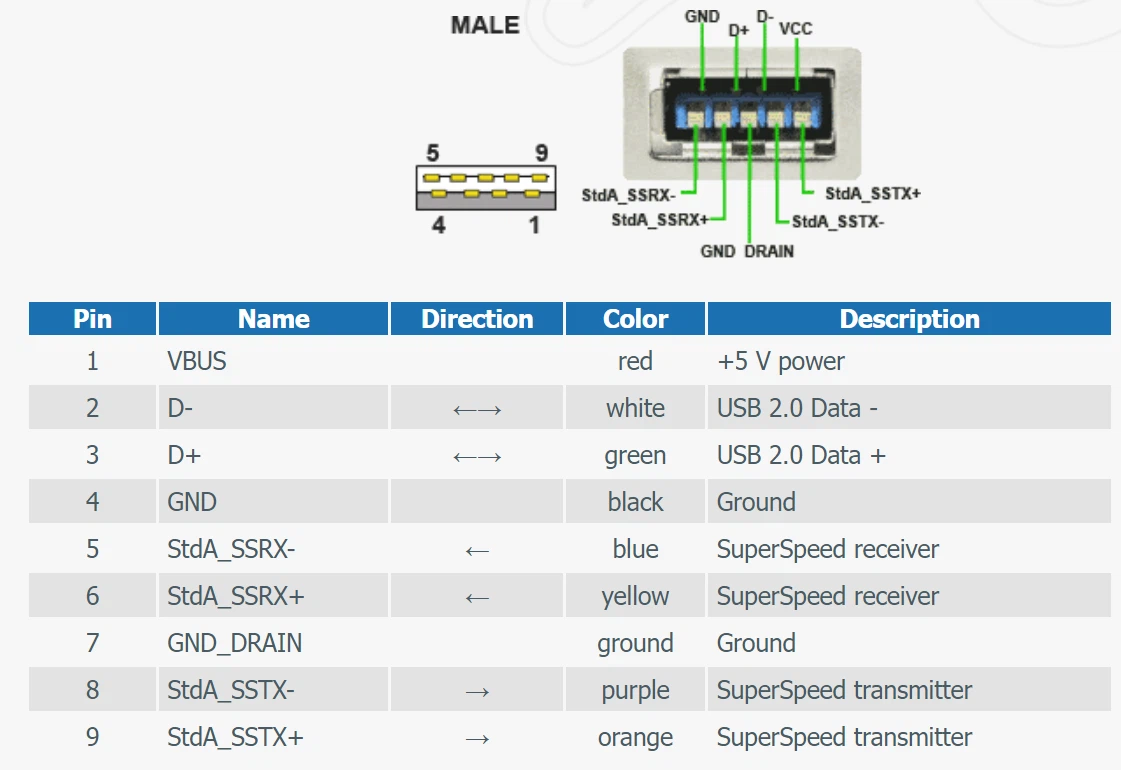

USB 3.0 Разъем типа A:
Интерфейс USB Standard-A в основном используется на стороне хоста и некоторых устройствах. Наиболее очевидным изменением внешнего вида USB 3.0 Разъем Standard-A является то, что пластиковая часть стала синей, что позволяет легко определить, является ли интерфейс USB на материнской плате, плате адаптера и кабеле интерфейсом USB3.{{5} } Интерфейс или USB2.0 Интерфейс. USB 3.0 Разъем типа обратно совместим со спецификацией USB 2.0. В основном используется в хост-устройствах, таких как компьютеры, игровые консоли и телевизоры, а также в USB-концентраторах. Обычно его используют для изготовленияUSB3.0 Кабель типа A, USB 3.0 удлинительный кабельиКабель USB 3 для крепления на панели.0иUSB 3.0 кабель материнской платы.

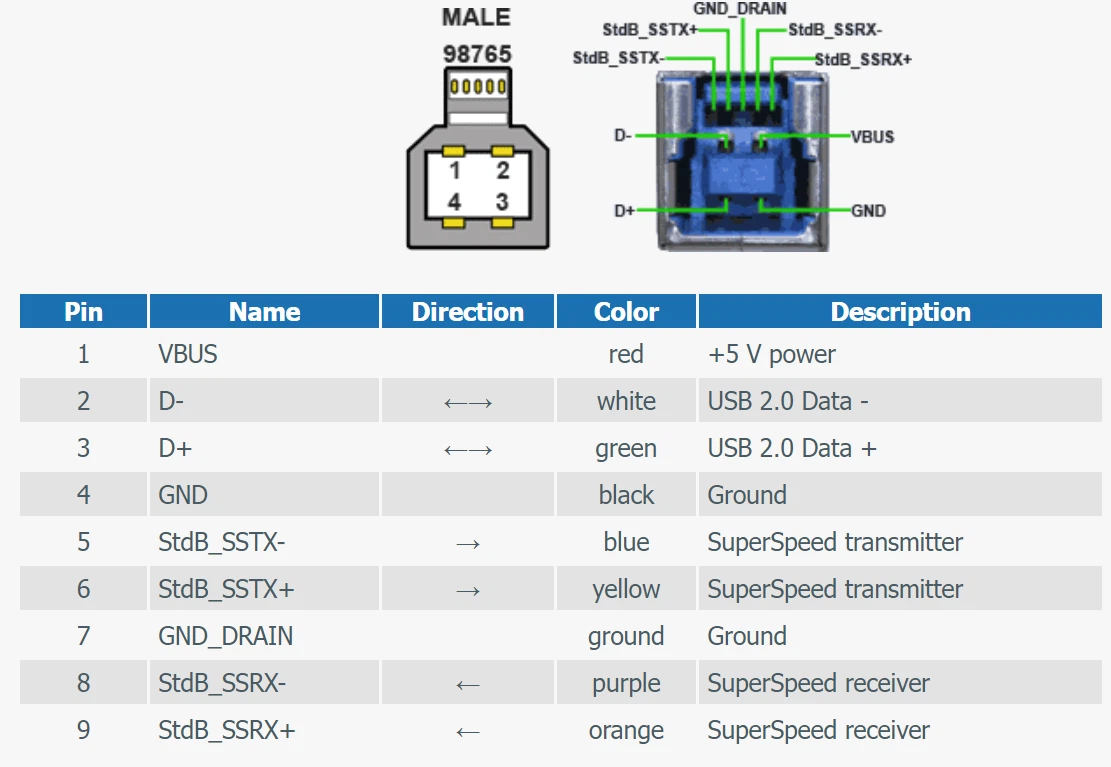

USB 3.0 Разъем типа B:
Интерфейсы USB Standard-B в основном встречаются на периферийных устройствах, таких как принтеры и сканеры, а также жесткие диски некоторых марок также используют этот интерфейс. Разъем USB 3.0 Standard-B также внешне похож на USB 2.0. Его уникальная форма предотвращает соединение двух хост-устройств вместе, тем самым защищая устройство, в противном случае это может привести к повреждению оборудования. Обычно его используют для изготовленияUSB 3.0 Кабель принтера, USB 3.0 Кабель сканера A–B, Монтаж на панели USB 3.0 Кабель A–Bи USB 3.0 Удлинительный кабель типа B.

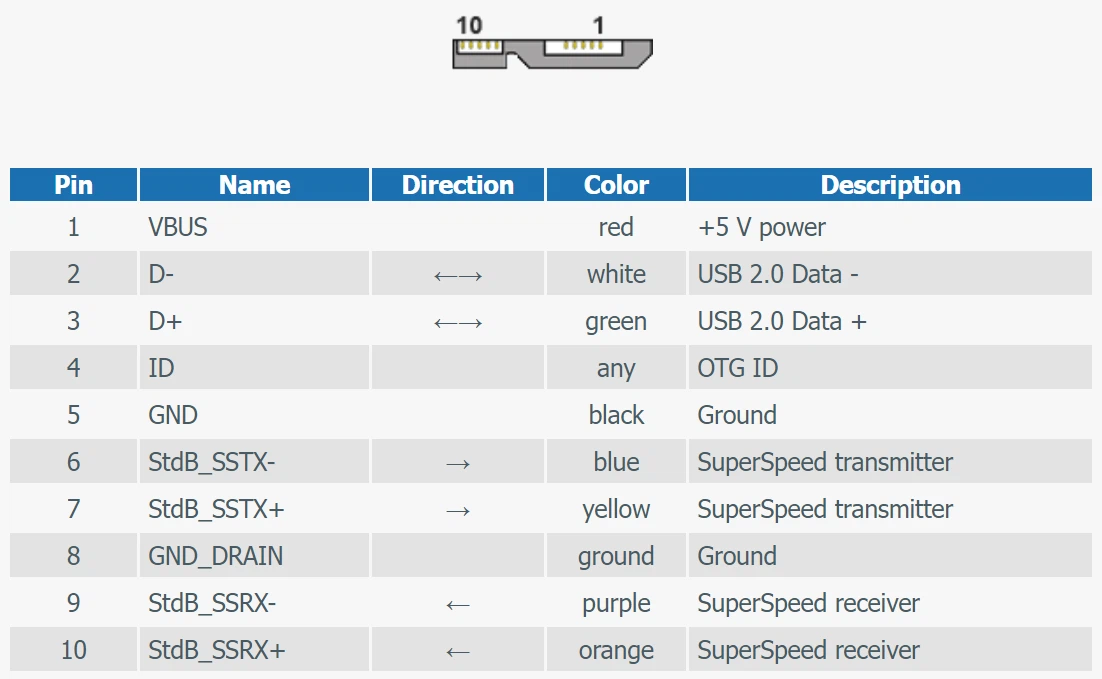

USB 3.0 Разъем Micro B:
Разъем USB 3.0 Micro-B на самом деле представляет собой стандартный разъем USB 2.0 Micro-B с дополнительным 5-штыревым разъемом, "сложенным" сбоку. Это позволяет кабелю с меньшим 5-контактным разъемом USB 2.0 Micro-B подключаться к устройству с 10-контактным разъемом USB 3.0 Micro-B. Обычно его используют для изготовленияUSB3.0 Кабель AM — Micro B, USB 3.0 Кабель Micro B с винтомиКабель Micro B 90 градусов.

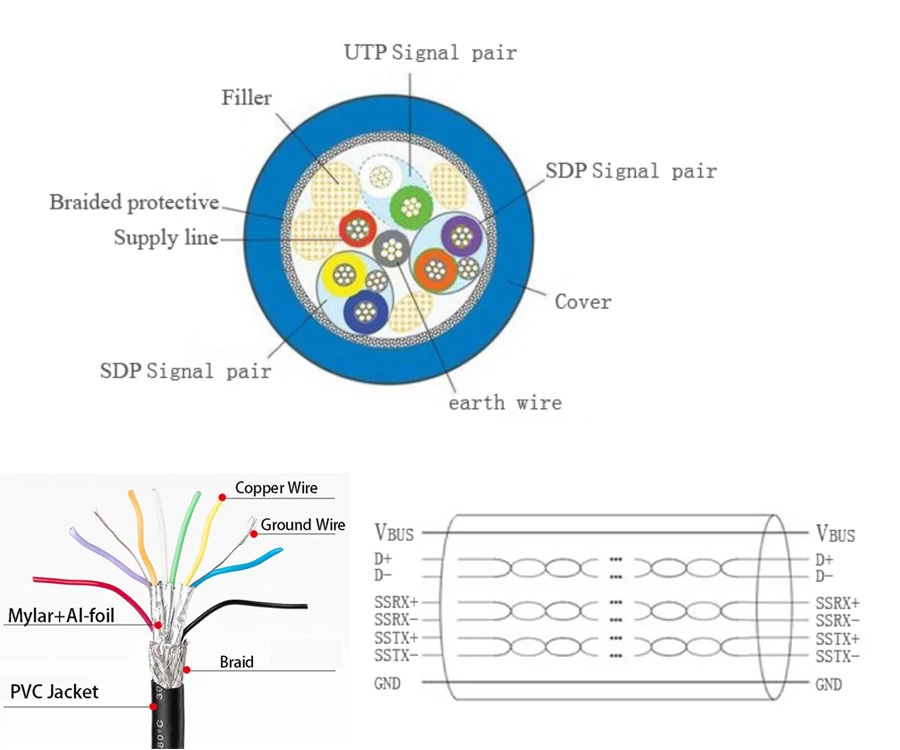

Обычный провод USB 2.0 имеет только 4-проводную структуру для передачи данных (1 провод витой пары, белая линия и зеленая линия) и питания (2 провода, красная линия и черная линия), а USB3.{{6 }} Wire имеет дополнительные 4 провода для приема и передачи сигналов. Одна линия для питания, одна линия заземления и 2 линии передачи данных. Это дополнительные 4 линии (2 пары), обеспечивающие необходимую полосу пропускания для поддержки ускорения, которые поддерживают кабель USB 3.0 для добавления дополнительной физической шины в параллельном режиме. Кроме того, сигнал USB3.0 передача по-прежнему контролируется хостом, но является асинхронной. Кабель для передачи данных USB 3.0 использует двунаправленный режим передачи данных вместо полудуплексного режима USB 2.0.
Особенность кабеля USB 3.0
Суперскоростная трансмиссия
Поддержка скорости передачи 5 Гбит/с, в 10 раза быстрее, чем USB 2.0. Подходит для высокоскоростной передачи данных и подключения накопителей большой емкости.
Универсальная совместимость
Аналогично обычному интерфейсу USB, обратно совместим с устройствами USB 2.0 и USB 1.1.
Более мощный источник питания
Обеспечивает питание 5 В и 900 мА, удовлетворяет потребностям большинства внешних устройств.
Широкое применение:
Обычно используется во внешних устройствах хранения данных, HD-камерах и принтерах, игровых контроллерах и гарнитурах и т. д.

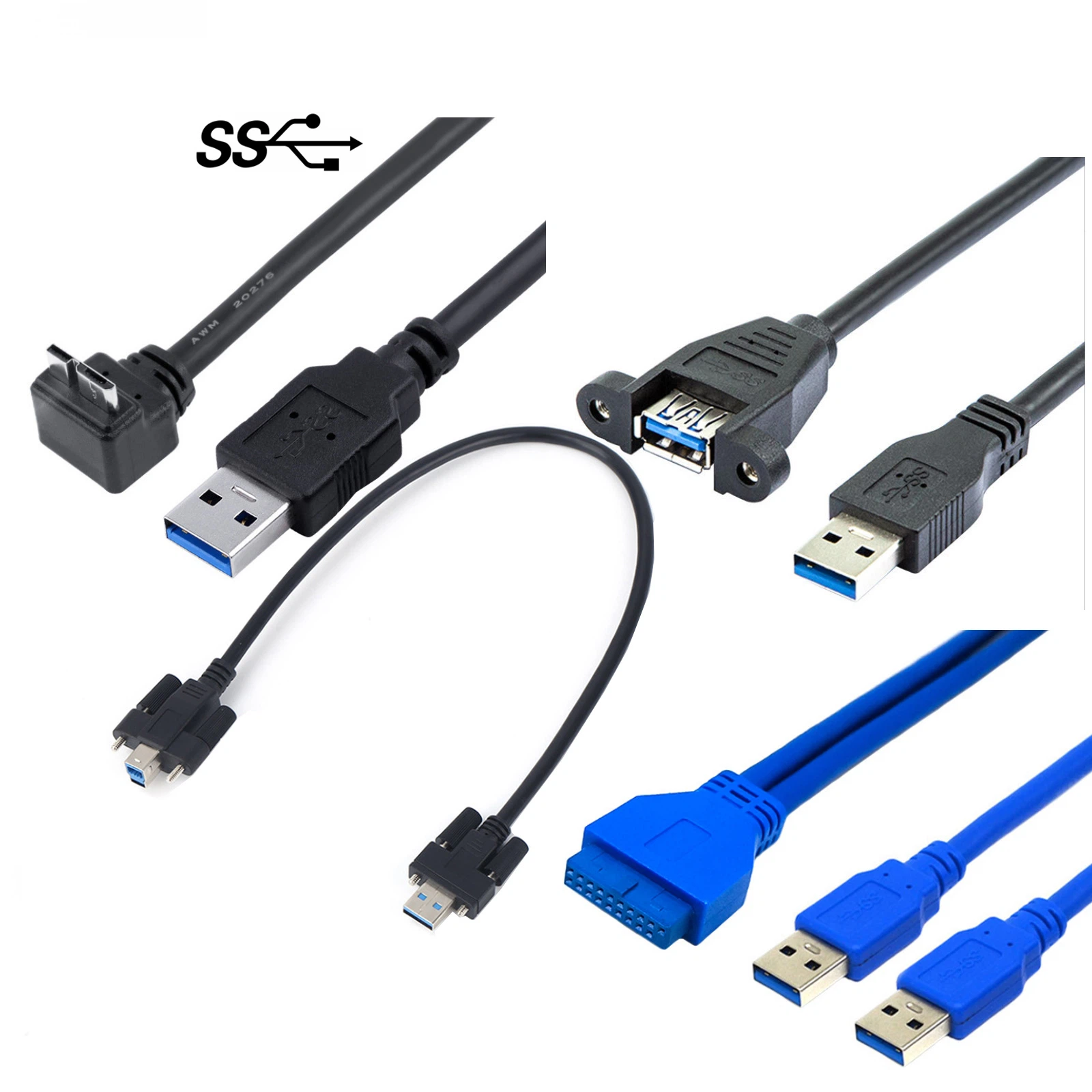

Типы кабеля USB 3.0

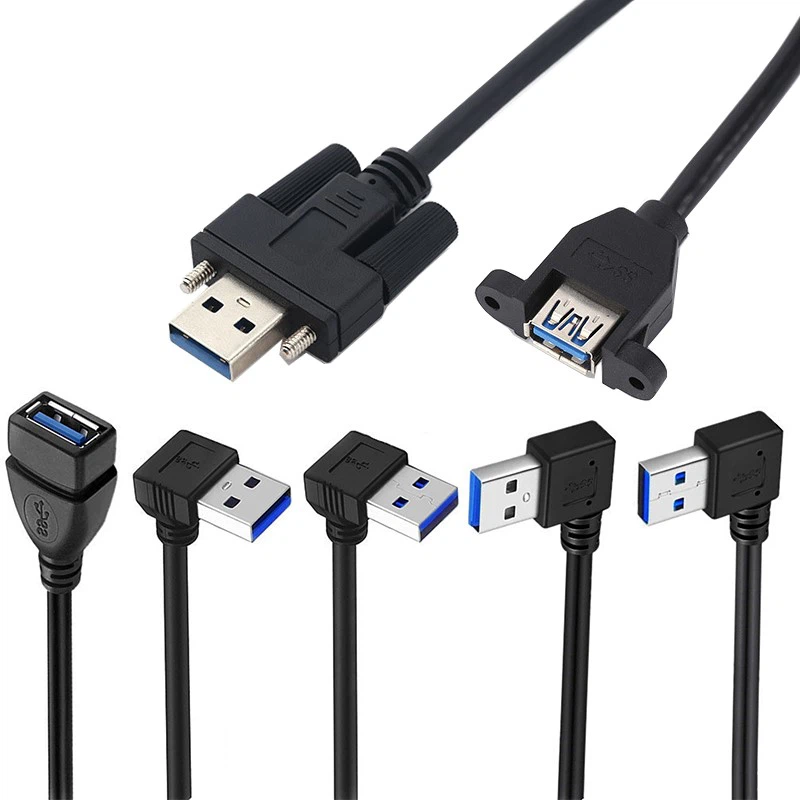

USB3.0 Кабель от А до Аимеет комбинацию позолоченных разъемов USB 3.0 типа A, 9-жильный стандартный экранирующий провод USB3.0, используемый для передачи или совместного использования данных с внешних жестких дисков и других периферийных устройств с помощью USB 3. .0 Гнездовой порт A к компьютеру или другому хост-устройству USB.Кабель USB3.0 A — A под углом 90 градусовбыло бы лучше, если бы устройство располагалось в ограниченном пространстве. Если вам нужна более безопасная установка на устройствах,панельное крепление USB 3.0 Кабель A-Aопоры для установки на поверхности переборки, настенной панели или лицевой панели. На рынке камер машинного зрения мы также можем найти кабель USB3.0 A-A с винтом, который предотвращает смещение стандартных USB-разъемов из-за толчков, вибрации и т. д.

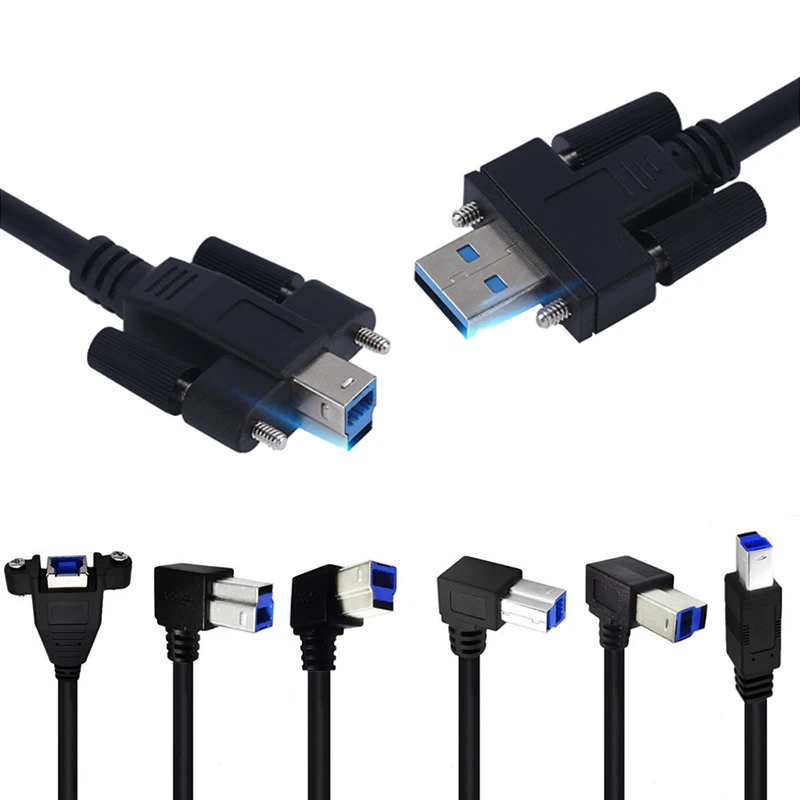

USB 3.0 Кабель A–B:
USB 3.0 Кабель A–B в основном используется для обеспечения быстрой передачи файлов между компьютером и устройствами, оснащенными гнездовым портом USB3.0 B, например USB 3.0 сканер, USB3 .0 Принтер, 3,5-дюймовый жесткий диск или монитор.Кабель принтера-сканера USB3.0 под углом 90 градусовнеобходим, когда устройства находятся в узком пространстве, и предотвращает нежелательное изгибание кабеля. Если вы хотите обеспечить более безопасное соединение двух устройств, закрепите на панели кабель USB 3. 0 A–B илиUSB 3.0 Кабель A–B с винтомбудет хорошим выбором.

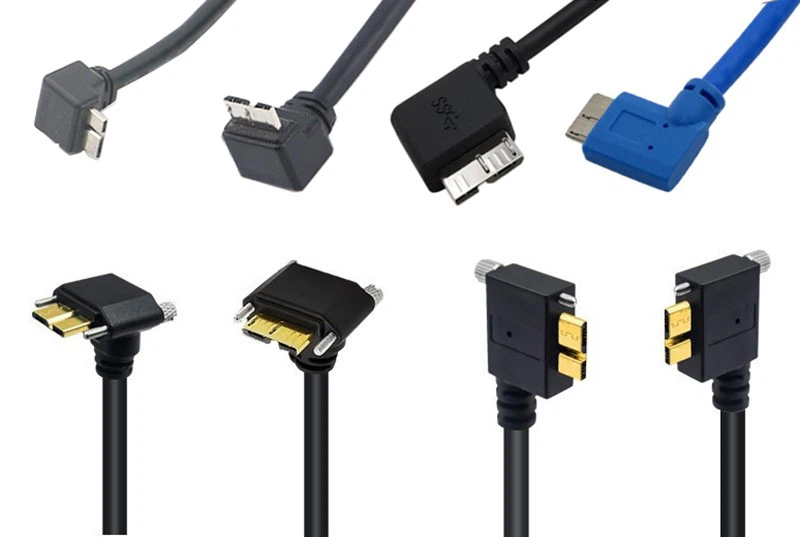

Кабель USB 3.0 A — Micro B:

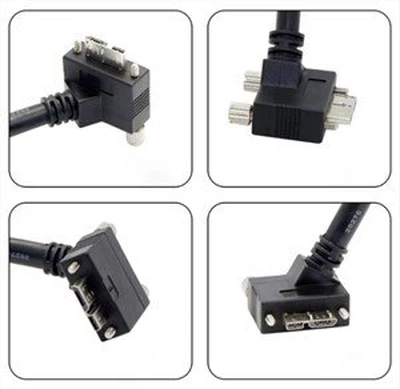

Кабель USB 3.0 A к Micro B чаще всего используется для подключения портативного внешнего жесткого диска USB 3.0 или смартфонов или планшетов Samsung, оснащенных USB 3.0 Micro-B. порт.USB 3.0 Кабель Micro B с винтомтакже популярен на рынке камер машинного зрения, конструкция винта обеспечивает соединение и предотвращает случайное отсоединение кабеля.

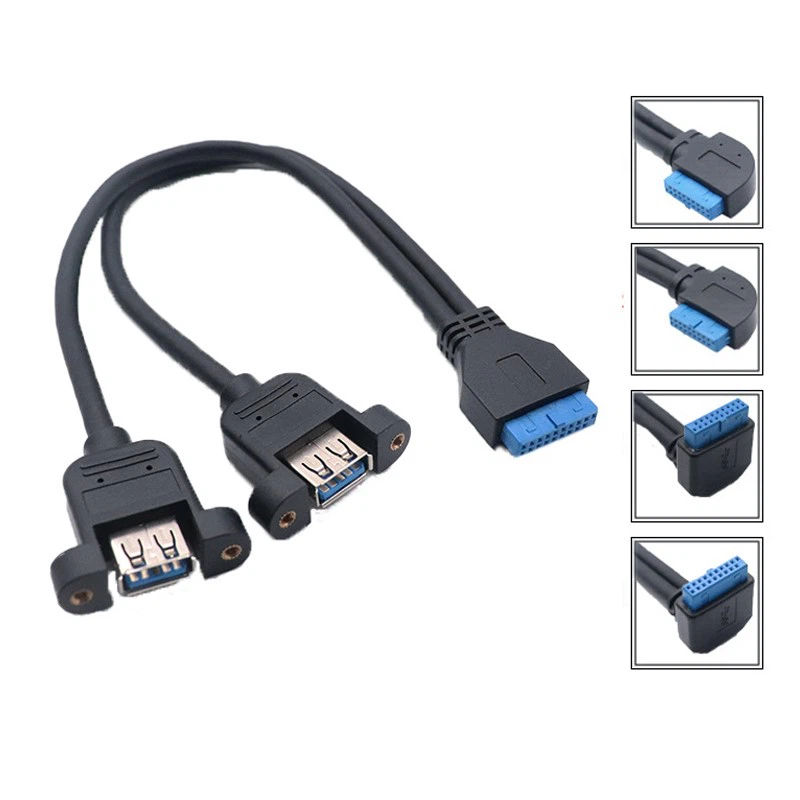

Кабель USB 3.0 материнской платы:
USB3.0 — 20-контактный кабель материнской платыобычно используется для расширения {{0}}контактного разъема USB 3.0 материнской платы, а затем добавления 2 внутренних гнездовых портов USB 3.0 (тип A), поддержки внутреннего подключения устройства (внутренний кард-ридер, жесткий диск и т. д.) непосредственно к материнской плате, что обеспечивает более чистую установку и позволяет избежать необходимости прокладывать кабели за пределами корпуса системы к внешним портам USB 3.0.

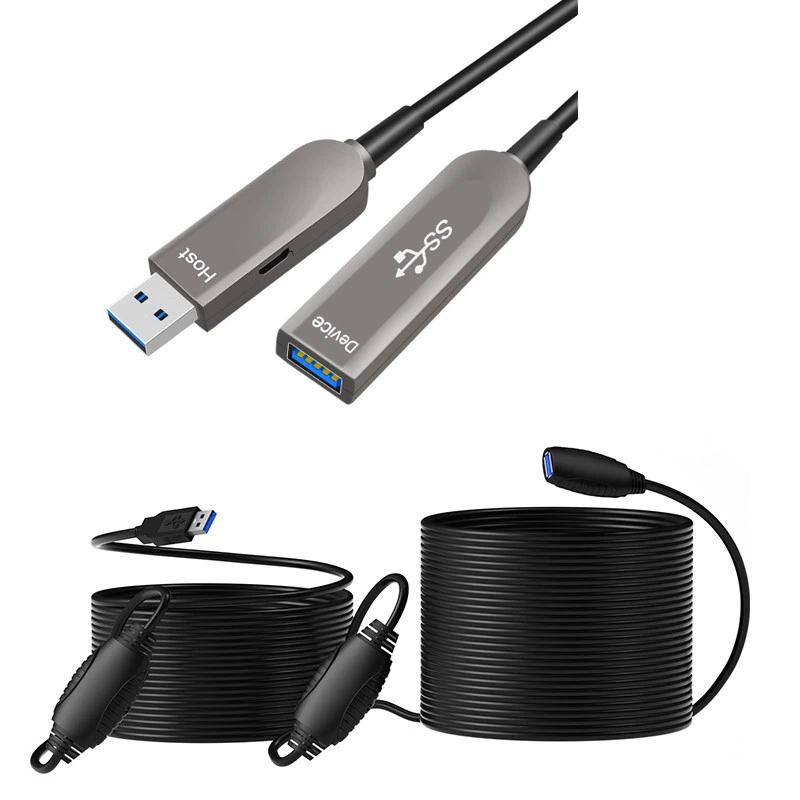

USB 3.0 Активный удлинительный кабель:
USB 3.0 Активный повторительиспользует встроенный усилитель сигнала для увеличения расстояния передачи без потери сигнала и потенциальных проблем с производительностью, поддерживает подключение устройств на больших расстояниях к ПК, ноутбукам и планшетам, совместим с устройствами хранения данных, веб-камерами и другими устройствами типа A. Обычно длина составляет5.0м USB-удлинитель 3.0и10.0м удлинительный кабель USB 3.0, если вам нужен USB3 большей длины. 0 Кабель, возможноUSB3.0 Гибридный волоконно-оптический кабель AOCбыло бы лучше.
Практическое применение кабеля USB 3.0
Компьютерная периферия и бытовая электроника:
Сверхскоростной кабель USB 3.0 позволяет подключаться к различным периферийным устройствам, обеспечивает скорость передачи данных 5 Гбит/с и источник питания, совместим с внешними жесткими дисками, твердотельными накопителями, телефонами, цифровыми камерами, принтерами, сканерами и т. д.
Системы видеоконференцсвязи и оборудование для медицинской визуализации:
Сверхскоростные кабели USB 3.0 позволяют подключать камеры высокой четкости и микрофонные массивы, поддерживают передачу видео и аудио высокого уровня, подходят для удаленных конференций и онлайн-обучения. В медицинской сфере кабели USB 3.0 используются для подключения медицинского оборудования для передачи медицинских изображений высокого разрешения, такого как ультразвуковые аппараты, эндоскопы и т. д.
Промышленная автоматизация и централизованная система управления USB:
Кабель Micro USB 3.0 позволяет подключать промышленные камеры, камеры ace, датчики и устройства сбора данных для передачи данных в реальном времени. Также может использоваться для централизованного управления USB-устройствами, такими как USB-концентраторы и KVM-переключатели.
Как выбрать кабель USB3.0?
Скорость передачи данных:
Если вам нужна скорость передачи данных от {{0}}.5 Гбит/с до 5 Гбит/с, хорошим выбором будет кабель USB 3.0. Кабель USB 2.0 поддерживает скорость передачи данных 480 Мбит/с, кабель USB 3.2 Gen2 поддерживает скорость передачи 10 Гбит/с, кабель USB 3.2 Gen2x2 поддерживает скорость 20 Гбит/с, кабель USB 4.0 поддерживает скорость передачи 40 Гбит/с.
USB 3.0 Тип разъема:
Вы можете проверить тип разъема USB 3.0 на порту устройства, а затем выбрать соответствующий разъем кабеля USB3.0. (Разъем USB 3.0 типа A, USB 3.{{7} } Разъем типа B, USB 3.0 Разъем Micro B)
Подходящая длина кабеля:
В зависимости от расстояния между устройствами и хост-устройствами выберите подходящий USB 3.0 Длина кабеля, более длинная USB 3.0 Длина кабеля может снизить соответствующую скорость передачи. Если расстояние превышает 5,0 метров, лучше использовать активный кабель USB 3.0.
Качество материалов:
Выбирайте прочные материалы, устойчивые к износу, например усиленный разъем USB 3.0 и стандартный экранирующий провод USB 3.0.
Сопутствующая сертификация кабеля:
Проверьте оболочку кабеля USB 3.0, номер UL. И соответствующая сертификация USB-IF.
Связанные отзывы пользователей:
Ознакомьтесь с комментариями по использованию кабеля USB 3.0, узнайте о надежности и реальной производительности соответствующего кабеля USB 3.2 Gen 1.
Являясь профессиональным производителем кабелей USB 3.0, компания Starte производит полную серию кабелей USB 3.0, также известных как Superspeed или USB 3.2 Gen 1. Мы поставляем кабели USB 3.0 с штекерный или гнездовой разъем, например USB-A, Micro USB и USB-B, для подключения камер, принтеров, сканеров, внешних жестких дисков и мобильных телефонов к компьютеру или устройствам с портами USB3.0.
Являясь надежным производителем нестандартных кабелей USB 3.0 в Китае, компания Starte предлагает специальные решения для сборки кабелей USB 3.0, отвечающие конкретным требованиям клиентов. Все серии кабелей USB 3.0 позволяют компании Starte предлагать широкий ассортимент специальных кабелей USB 3.0, отвечающих вашим потребностям.
Наша линейка продуктов включает в себя:
Кабель USB 3.0 под углом 90 градусов
USB 3.0 Витой кабель
Часто задаваемые вопросы
Вопрос: USB 3.0 — это то же самое, что 3.1 Gen 1?
О: Это было значительное улучшение по сравнению с USB 2.0, который впервые появился в версии 2000 со скоростью передачи данных всего 480 Мбит/с. С тех пор мы отказались от USB 3.0, который теперь известен как USB 3.1 Gen 1. Таким образом, USB 3.0 — это то же самое, что USB 3.1 Gen 1.
Вопрос: Есть ли у USB 3.0 подача питания?
О: USB 3.0 и 3.1 допускают напряжение 5 В при токе 900 мА (4,5 Вт). Сертифицированные хосты и устройства должны ограничивать подачу и потребление энергии этими уровнями мощности по умолчанию.
Вопрос: Поддерживает ли USB 3.0 быструю зарядку?
О: Это также позволяет устройству потреблять больше энергии, чем стандартный USB-порт, для более быстрой зарядки. Обычный порт USB 2.0 обеспечивает ток до 500мА (0,5 А), а порт USB 3.0 — до 900 мА (0,9 А).
Вопрос: Могу ли я использовать USB 3.0 в порту 3.1?
О: Когда дело доходит до USB 3.1 Gen 1 и Gen 2, единственная разница заключается в скорости, и они обратно совместимы с USB 3.0 и USB 2.0. В будущем, с появлением новых поколений стандартов USB и появлением USB-C, улучшения будут еще лучше.
Вопрос: Есть ли разница между кабелем USB 2.0 и кабелем USB 3.0?
О: Кабели и устройства USB 3.0 разработаны для обеспечения более высокой скорости. По сравнению с USB 2.0 новый стандарт лучше по скорости передачи данных и управлению питанием.
Вопрос: Как определить порты USB 3.0?
О: На ПК порты USB 3.0 можно определить, проверив диспетчер устройств. Вы также можете определить физические порты на вашем компьютере, которые будут либо синими, либо отмечены логотипом «SS» (SuperSpeed).
Вопрос: В чем разница между контактами USB 2.0 и USB 3.0?
О: Контакты VBUS, D−, D+ и GND необходимы для связи USB 2.0. Пять дополнительных контактов USB 3.0 представляют собой две дифференциальные пары и одну землю (GND_DRAIN). Две дополнительные дифференциальные пары предназначены для сверхскоростной передачи данных; они используются для полнодуплексной сигнализации SuperSpeed.
Вопрос: USB 3.0 — это то же самое, что USB-C?
О: USB-C электрически совместим со старыми портами USB 3.0. Но из-за формы нового порта действительно потребуются адаптеры или кабели с соответствующими вилками, если вы хотите подключить что-либо, что не имеет овальной формы USB-C.
Вопрос: Как определить порт USB 3.0?
О: По сравнению с обычными старыми портами UBS, порты USB 3.0 обычно имеют немного синего цвета вокруг или внутри самого разъема. Некоторые производители ноутбуков также обозначают более быстрый порт буквой «3.0» или иногда «SS», что означает SuperSpeed USB.
Вопрос. Все ли кабели USB 3.0 синие?
A: Разъемы USB 3.0 типа A и B обычно имеют синий цвет, чтобы отличить их от разъемов USB 2.0, как рекомендовано в спецификации, и имеют инициалы SS. USB 3.1, выпущенный 2013 июля, является преемником спецификации, которая полностью заменяет спецификацию USB 3.0.
Вопрос: В чем разница между кабелями принтера USB 2.0 и 3.0?
О: USB 3.0: эти кабели имеют больше внутренних проводов (9 по сравнению с 4 у USB 2.0), что обеспечивает более высокую скорость передачи данных и повышенную подачу энергии. Дополнительные провода помогают поддерживать целостность сигнала и скорость. Кабели USB 3.0 часто толще и могут показаться более прочными по сравнению с кабелями USB 2.0.
Вопрос. Для чего используется USB 3.0 Micro B?
О: Вилка и розетка Micro USB 3.0 (Micro-B) предназначены в первую очередь для небольших портативных устройств, таких как смартфоны, цифровые камеры и устройства GPS. Разъем Micro USB 3.0 обратно совместим с разъемом Micro USB 2.0.
Вопрос: Каково назначение USB 3.0 B?
О: Разъемы USB типа A являются универсальным стандартом со времен USB 1.1 и включают соединения, встроенные в настенные розетки, компьютеры, автомобили, телевизоры, интерфейсы и аудиотехнику всех видов. USB 3.0 Тип B можно найти на более крупных устройствах, таких как принтеры и сканеры. Некоторые устройства хранения данных и накопители также используют их.
Вопрос: Для чего используется USB 3.0 Type B?
О: Существует также USB Type B Mini, который в основном используется в цифровых камерах, USB-концентраторах и внешних жестких дисках, а также USB Type B Micro, который используется в современных телефонах Android.
Вопрос: Есть ли разница между удлинительным кабелем USB 2.0 и 3.0?
О: Если вы хотите расширить зону действия клавиатуры или мыши, скорее всего, будет достаточно кабелей USB 2.0. Однако для задач, связанных с передачей больших объемов данных, потоковой передачей видео или подключением энергоемких устройств, удлинительные кабели USB 3.0 являются лучшим выбором.
Вопрос. Для чего используется разъем USB 3.0 на материнской плате?
О: Современные компьютеры часто оснащены портами USB 3.0 в качестве разъемов USB A и USB C. USB 3.0 по-прежнему обеспечивает достаточно хорошую скорость практически для всех потребительских целей, за исключением чрезвычайно быстрой передачи внешних данных на основе флэш-памяти. USB 3.0 обычно используется для подключения внешних высокоскоростных устройств, таких как флэш-накопители.
Вопрос: Могу ли я подключить USB 3.2 к материнской плате 3.0?
Ответ: Это работает, и это очень хороший ответ. «USB 3.2 Gen2» подходит для «USB 3.1 Type-C», а «USB 3.2 Gen1» подходит для «USB 3.0»
Добро пожаловать на покупку высококачественного кабеля USB 3.0 от профессиональных производителей и поставщиков кабелей USB 3.0 в Китае здесь. Для индивидуального обслуживания свяжитесь с нашей фабрикой.
