TUSB9261 представляет собой мост USB 3.0 - Serial ATA на основе микроконтроллера ARM ® Cortex ® M3. Устройство предоставляет аппаратное и программное обеспечение, необходимое для реализации запоминающего устройства большой емкости с подключенным USB-протоколом SCSI (UASP) для использования с транспортным жестким диском (HDD), твердотельным накопителем (SSD), оптическим диском и другим совместимым SATA 1.5. Устройства Gbps или SATA 3.0 Гбит / с подключены к шине USB 3.0. Его прошивка не только поддерживает UASP, но также реализует интерфейсы устройств хранения BOT и USB HID.
Спецификация TUSB9261:
Универсальная последовательная шина (USB)
Соответствует стандарту SuperSpeed USB 3.0 - TID 340730020
Встроенный трансивер поддерживает сверхскоростную (SS) / высокоскоростную (HS) / быструю (FS) сигнализацию
Лучший адаптивный эквалайзер в своем классе
Позволяет приемнику достичь более высоких допусков джиттера
Поддержка категории USB
USB-соединение SCSI протокол (UASP)
USB запоминающее устройство типа массовой передачи (BOT)
Поддержка 13 условий ошибки (определенных в спецификации BOT)
Поддержка загрузки через USB
USB-интерфейс (HID)
Поддержка обновлений прошивки через USB с использованием приложений, предоставленных TI
Интерфейс Serial Advanced Technology Attachment (SATA)
Спецификация Serial ATA, версия 2.6
Gen1i, Gen1m, Gen2i и Gen2m
Поддерживает устройства хранения данных, совместимые со спецификацией ATA / ATAPI -8
Интегрированное ядро ARM Cortex M3
Загрузка настраиваемого кода приложения из EEPROM через интерфейс SPI
Два дополнительных чипа порта SPI выбирают для подключения
До 12 универсальных входов и выходов (GPIO) для конфигурации конечного пользователя
Два из GPIO имеют функцию ШИМ, которую можно использовать для управления скоростью мигания светодиода.
Интерфейс последовательной связи (UART) для отладки
Общие характеристики
Интегрированная синхронизация с расширенным спектром в модуль, который работает с одним недорогим кристаллом или тактовым генератором
Поддержка 40 МГц
Интерфейс JTAG для сканирования границ IEEE1149.1 и IEEE1149.6
В полностью совместимом с RoHS

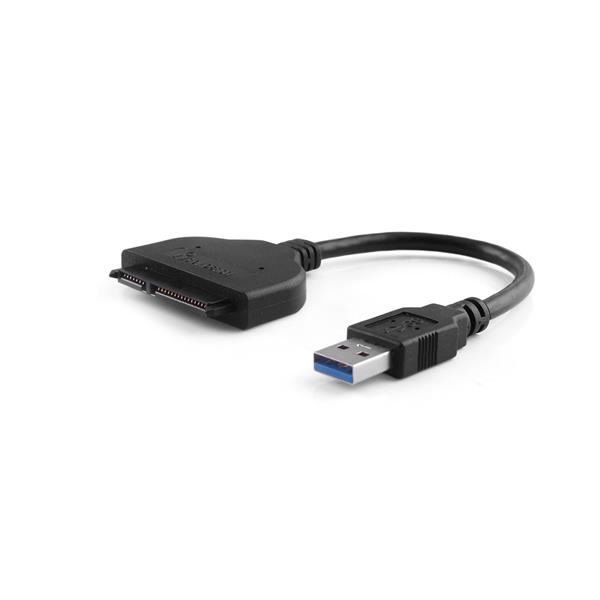

Начните делать кабель USB 3.0 - SATA 3.0 , этот кабель драйвера жесткого диска USB 3.0 - 22Pin SATA 2.5 соединяет любой стандартный 2,5-дюймовый жесткий диск SATA или твердотельный диск (SSD) с компьютером через порты USB 3.0. Это идеальное решение для резервного копирования файлов или обновления жесткого диска ноутбука.
